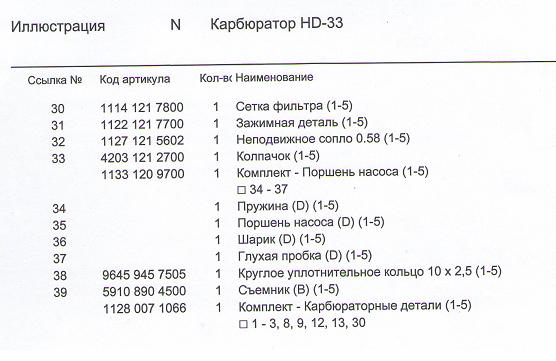

Иллюстрация N Карбюратор HD-33

        10 апреля 2010 Автор: .          Прокомментировать

Ссылка № Код артикула Кол-ве Наименование
1133 120 0604 Карбюратор HD-33 (1-5) □ 1 -37
1 4116 1215100 Впускная игла (1-5)
2 41161215000 Впускной регулировочный рычаг (1-5)
3 1128 122 3002 Пружина (1-5)
4 1113 1219200 Ось (1-5)
5 1114 122 7400 Винт с полукруглой головкой (1-5)
6 1133 1215400 Клапанное сопло (1-5)
7 4117 122 9402 Глухая пробка (1-5)
8 1128 129 0906 Уплотнение (1-5)
9 4116 1214700 I Регулировочная мембрана (1-5)
10 1133 1210803 Запорная крышка (1-5)
11 1121122 7101 ‘ 1 Винт (1-5)
12 4116 1214800 Диафрагма насоса (1-5)
13 4116129 0902 I Уплотнение (1-5)
14 1133 1210802 I Запорная крышка (1-5)
15 1114 122 7100 I Винт (1-5)
16 1127 122 3205 I Витая изгибная пружина (1-5)
17 1133 120 7101 I Дроссельный вал с рычагом (1-5)
18 1117 122 9000 I Стопорная шайба (1-5)
19 1133 1213300 I Дроссельная заслонка (1-5)
20 1115122 7400 I Винт с полукруглой головкой (1-5)
21 1133122 3200 I Витая изгибная пружина (1-5)
22 1133 120 7201 I Пусковой вал с рычагом (1-5)
23 1123 122 9000 1 Стопорная шайба (1-5)
24 1122121 2900 1 Воздушная заслонка (1-5)
25 1110 122 7400 I Винт с полукруглой головкой (1-5)
26 1133 122 6200 1 Упорный винт настройки холостого хода (1-5)
27 1128122 6703 1 Главный регулировочный винт (1-5) □ 29
28 1133 122 6800 I Регулировочный винт частоты вращения при холостом ходе (1-5) □ 29
29 4203 122 3600 1 Уплотнительное кольцо (1-5)

        Рубрика: Бензопила Stihl MS 270.
